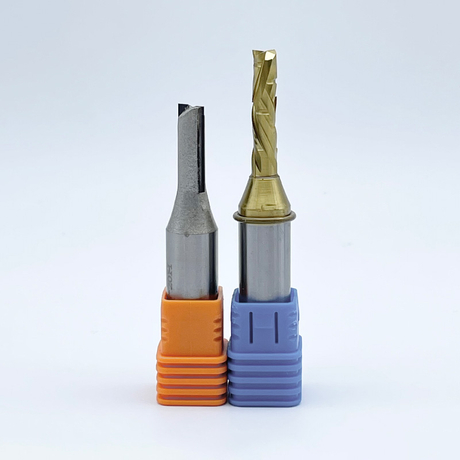

Paano Mo Pinipili ang Pagruruta ng End Mills para sa Wood Plastic at Composite Materials?

Ang paggamit ng maling tool sa non-metal machining ay nagdadala ng matarik na gastos sa pagpapatakbo. Ang mga scrap na bahagi mula sa mga tinunaw na plastik, napunit na butil ng kahoy, at mga delaminated composite ay mabilis na nakakasira ng mga margin ng kita. Ipinapalagay ng maraming operator ang karaniwang mga tool na gumagawa ng metal na tuluy-tuloy na lumipat sa mas malambot o fibrous na mga materyales. Ang pagpapalagay na ito ay humahantong sa mga mamahaling pagkabigo. Ang mga kahoy, plastik, at mga composite ay humihingi ng napakaspesipikong mga diskarte sa paglikas ng chip at tumpak na pamamahala ng init na hindi maibibigay ng karaniwang metal tooling. Ang karaniwang end mill ay walang kinakailangang flute clearance, na nagdudulot ng labis na alitan, chip packing, at sakuna na bahagi ng pagkabigo.

Upang makamit ang malinis na mga pagbawas at i-maximize ang mahabang buhay ng tool, ang mga operator ay dapat magpatibay ng isang teknikal na balangkas ng pagsusuri. Pagpili ng tama Ang pagruruta sa mga end mill ay nangangailangan ng pagsusuri ng mga materyal na katangian, flute geometry, direksyon ng pagputol, dami ng produksyon, at mga partikular na aplikasyon sa industriya tulad ng cabinetry, paggawa ng sign, at aerospace prototyping.

• Ang materyal ay nagdidikta ng geometry: Ang mga plastik ay nangangailangan ng mataas na chip clearance (O-flutes) upang maiwasan ang pagkatunaw, habang ang laminated wood ay nangangailangan ng compression geometries upang maiwasan ang pagkapunit.
• Ang bilang ng flute ay nakakaapekto sa rate ng feed: Ang mas mababang bilang ng flute (1-2) ay karaniwang sapilitan para sa mas malambot na mga materyales upang mapanatili ang wastong pagkarga ng chip at maiwasan ang pag-iipon ng init.
• Ang materyal ng tool ay nagtutulak ng ROI: Bagama't ang solid carbide ay ang baseline para sa produksyon, ang mga abrasive composite ay kadalasang nangangailangan ng Polycrystalline Diamond (PCD) tooling upang mapanatili ang buhay ng gilid at mabawasan ang cost-per-part.
• Pagpili ng mga limitasyon sa workholding: Ang pagpili sa pagitan ng up-cut at down-cut geometries ay dapat na nakaayon sa higpit ng vacuum hold-down o mechanical clamping system ng makina.
• Ang Length of Cut (LOC) ay nagdidikta ng katatagan: Ang pagpili ng pinakamaikling posibleng LOC para sa kinakailangang lalim ng hiwa ay mahalaga sa pagliit ng pagpapalihis ng tool at pagpapanatili ng katumpakan ng dimensyon.

Ang Pangunahing Hamon: Material-Specific Machining Dynamics

Ang pagtukoy sa isang matagumpay na hiwa ay ganap na nakasalalay sa materyal sa iyong spoilboard. Karaniwang kasama sa pamantayan ng tagumpay ang isang walang kamali-mali na edge finish, mahigpit na katumpakan ng dimensyon, at pinahabang buhay ng tool. Ang pagkamit ng mga layuning ito ay nangangailangan ng pag-unawa kung paano tumutugon ang iba't ibang mga materyales sa mga puwersa ng pagputol. Ang mga hindi metal ay kumikilos nang malaki kaysa sa bakal o aluminyo sa ilalim ng umiikot na spindle. Hindi mo mapipilit ang isang one-size-fits-all na diskarte.

Kahoy: Solid, MDF, at Plywood

Ipinakilala ng Wood ang natatanging biological at engineered na mga variable sa proseso ng machining. Ang solid wood ay may natatanging mga direksyon ng butil. Ang pagputol laban sa butil ay kadalasang nagdudulot ng pagkawatak-watak at hindi inaasahang pagkapunit. Ang densidad ng buhol ay lubhang nag-iiba-iba sa iisang board, na lumilikha ng biglaang mga spike sa cutting resistance na maaaring maputol ang mga marupok na piraso. Kailangan mong isaalang-alang ang mga likas na hindi pagkakapare-pareho kapag nagprograma ng iyong mga toolpath.

Ang mga engineered wood tulad ng MDF at plywood ay nagpapakita ng ganap na magkakaibang mga hamon. Naglalaman ang mga ito ng mataas na abrasive na urea-formaldehyde adhesives at resins. Ang mga pandikit na ito ay mapurol ang mga gilid na mas mabilis kaysa sa mga natural na hibla ng kahoy. Ang tear-out ay ang pangunahing failure mode kapag nagruruta ng veneered wood. Nangyayari ang top-edge tear-out kapag inangat ng cutter ang surface veneer. Ang bottom-edge tear-out ay nangyayari kapag ang tool ay tumulak sa ilalim na layer nang walang suporta. Ang pag-iwas dito ay nangangailangan ng pagtutugma ng shear angle ng cutter sa partikular na layer na kailangan mong protektahan.

Mga Plastic at Crossover Materials

Ang pagma-machine ng mga plastik tulad ng acrylics, polycarbonate, at HDPE ay nangangailangan ng mahigpit na kontrol sa temperatura. Ang pangunahing mode ng pagkabigo dito ay pagbuo ng init. Ang sobrang init ay humahantong sa chip welding. Nangyayari ito kapag ang natunaw na plastik ay nagsasama pabalik sa pamutol o sa workpiece. Nag-iiwan ito ng magaspang, recast na gilid na sumisira sa bahagi at kadalasang nakakasira ng tool habang ang mga flute ay nakabalot ng solid na may tumigas na plastik.

Ang mabilis na paglikas ng chip ay mas mahalaga kaysa sa manipis na puwersa ng pagputol. Dapat mong alisin agad ang mainit na chip mula sa cutting zone. Mas mabilis na natutunaw ang extruded acrylic kaysa sa cast acrylic, na nangangailangan ng mas agresibong chip clearance. Kapansin-pansin, ang mga tool na na-optimize para sa mga plastik ay kadalasang nagsisilbing dalawahang layunin. Maraming gumagawa ng sign ang gumagamit ng single-flute Mga cutter ng pagruruta ng CNC upang malinis na gupitin ang magaan na aluminyo. Pinipigilan ng napakalaking chip clearance ang pag-iinit ng materyal sa malambot na mga metal tulad ng pagpigil nito sa pagtunaw sa mga plastik.

Mga Komposite: Carbon Fiber, Fiberglass, Phenolics

Pinagsasama ng mga composite na materyales ang malalakas na hibla na may matibay na resin. Ang kumbinasyong ito ay kilala na mahirap i-machine. Ang mga hibla ay lubhang nakasasakit. Sila ay kumikilos tulad ng papel de liha laban sa cutting edge. Ang mga karaniwang tool ay halos nawawala ang kanilang talas kapag pinuputol ang carbon fiber, fiberglass, o Garolite (G-10). Ang salamin at carbon dust ay nagdudulot din ng kalituhan sa mga bahagi ng makina kung hindi nakuha nang maayos.

Ang delamination ay ang pangunahing panganib sa panahon ng entry at exit cut. Kung ang tool ay humila pataas, maaari nitong paghiwalayin ang mga pinagsama-samang mga layer. Nangyayari ang fraying kapag nabigo ang mga mapurol na tool na gupitin nang malinis ang matigas na mga hibla, na nag-iiwan ng malabong gilid na nangangailangan ng manu-manong post-processing. Ang mga composite ng machining ay nangangailangan ng mga dalubhasang geometries na nag-i-compress sa mga layer nang magkasama habang pinuputol, na tinitiyak na ang mga hibla ay gupitin sa halip na yumuko.

Pagsusuri ng Flute Geometry at Cut Direction

Tinutukoy ng pisikal na hugis ng pamutol kung paano gumagalaw ang mga chips. Dinidikta din nito kung paano nalalapat ang mga puwersa sa workpiece. Ang pagpili ng tamang geometry ay hindi mapag-usapan para sa malinis na pag-aayos. Kailangan mong itugma ang pisikal na pagkilos ng tool sa kahinaan ng materyal.

Up-Cut vs. Down-Cut Geometries

Nagtatampok ang mga up-cut geometries ng mga flute na umiikot pataas. Kumilos sila na parang auger. Ang disenyong ito ay mahusay sa pag-aangat ng mga chips mula sa malalalim na mga uka at blind na bulsa. Pinipigilan nito ang pag-iimpake ng chip at pag-ipon ng init. Gayunpaman, ang pataas na puwersa ng pag-aangat ay nagdudulot ng pang-itaas na gilid sa mga nakalamina na materyales. Nangangailangan din ito ng lubos na mahigpit na workholding. Mabibigo ang mahinang pagpigil sa vacuum habang iniangat ng tool ang bahagi mula mismo sa mesa.

Ang mga down-cut geometries ay nagtutulak ng mga chips pababa sa hiwa. Ang pababang presyon na ito ay nagpapanatili ng perpektong ibabaw na pagtatapos. Nag-iiwan ito ng malutong, malinis na gilid sa mga veneer at pinipigilan ang mga manipis na bahagi mula sa pag-angat. Ang disbentaha ay hindi magandang paglikas ng chip. Ang pagtulak ng mga chips sa isang bulag na bulsa ay nagdudulot ng matinding pag-iipon ng init at maaaring magsimula ng apoy sa alikabok ng kahoy. Ang mga down-cut na tool ay pinakaangkop para sa mga through-cut kung saan ang mga chip ay maaaring makatakas sa ilalim ng materyal sa isang spoilboard.

Mga Geometry ng Compression

Ang mga tool sa compression ay malulutas ang problema ng double-sided laminates. Nagtatampok ang mga ito ng dual-action geometry. Ang dulo ng tool ay may up-cut spiral. Ang bahagi ng shank ay may down-cut spiral. Ang mga magkasalungat na pwersang ito ay nagtatagpo malapit sa gitna ng materyal.

Hinihila ng disenyong ito ang ilalim na gilid pataas at sabay na itinutulak ang tuktok na gilid pababa. Ito ang tunay na solusyon para sa pagputol ng melamine at double-sided na playwud. Makakamit mo ang malinis na gilid sa itaas at ibaba sa isang pass. Dapat na ganap na dumaan ang tool sa materyal para gumana nang maayos ang epekto ng compression. Kung nag-cut ka ng mababaw na dados, kailangan mo ng 'mortise compression' bit, na nagtatampok ng mas maikling up-cut na seksyon sa dulo.

Bilang ng Flute at Pag-clear ng Chip

Ang bilang ng flute ay nagbabahagi ng kabaligtaran na kaugnayan sa clearance ng chip. Ang mas maraming flute ay nangangahulugan ng mas kaunting espasyo para sa mga chips na makatakas. Ang mas kaunting mga plauta ay nagbibigay ng napakalaking gullet para sa mabilis na paglisan.

• Ang mga disenyo ng single-flute (O-flute) ay sapilitan para sa mga plastik. Mabilis silang naglalabas ng malalaking, kulot na chips upang maiwasan ang pagkatunaw.
• Nag-aalok ang dalawang-flute na disenyo ng balanse. Gumagana nang maayos ang mga ito para sa solid woods, plywood, at general-purpose routing kung saan kailangan mo ng kumbinasyon ng kalidad ng finish at bilis ng feed.
• Ang mga disenyo ng three-flute ay nagbibigay ng mas mahusay na pagtatapos sa mga siksik na materyales. Ang mga ito ay pinakamainam para sa matitigas na kakahuyan at matibay na mga composite kung saan ang dami ng chip ay mas mababa at ang surface finish ay ang priyoridad.

Mga Profile ng Tip: Flat, Fishtail, Ball-Nose, V-Groove

Tinutukoy ng tip profile ang hugis ng cut bottom at ang entry dynamics. Ang mga flat tip ay humahawak sa pangkalahatang mga gawain sa pag-profile at pagbulsa. Ang mga geometry ng fishtail ay nagtatampok ng bahagyang papasok na anggulo sa dulo. Nagbibigay-daan ito sa kanila na makagawa ng malinis, flat-bottomed plunge cut sa mga sheet goods nang hindi nahati ang ibabaw.

Ang mga profile ng ball-nose ay mahalaga para sa 3D surfacing. Lumilikha sila ng makinis na mga contour at kumplikadong mga organikong hugis sa foam, kahoy, at modeling board. Ang mga profile ng V-groove ay nagsisilbi sa mga partikular na niche application. Mahusay sila sa mga chamfering edge at pagruruta ng tumpak na pagkakasulat para sa paggawa ng sign. Malawakang ginagamit din ang mga ito para sa mga miter-folding composite panel upang lumikha ng mga walang putol na sulok nang walang pangalawang operasyon sa pagsali.

Geometry Selection Guide

Material Kategorya	Pangunahing Hamon	Inirerekomenda Geometry	Optimal Flute Count
Solid Hardwood	Napunit ang butil, napunit	Up-cut o Down-cut	2 hanggang 3 Flute
Nakalamina na Plywood	Top at bottom veneer chipping	Compression	2 Mga plauta
Acrylic / Plastic	Pagbuo ng init, natutunaw	Up-cut (O-flute)	1 plauta
Carbon Fiber	Abrasion, delamination	Down-cut o Diamond pattern	Maramihang / PCD

Materyal ng Tool at Pamantayan sa Pagpili ng Coating

Tinutukoy ng substrate ng cutting tool ang habang-buhay nito. Ang machining abrasive non-metal ay nangangailangan ng matitigas at matibay na materyales. Ang malambot na tool na bakal ay mabilis na mabibigo sa isang CNC router.

Solid Carbide kumpara sa High-Speed ​​Steel (HSS)

Ang High-Speed ​​Steel (HSS) ay karaniwang hindi angkop para sa high-production na CNC routing. Hindi kapani-paniwalang mabilis na mapurol ang HSS kapag nalantad sa mga abrasive na wood glues o composite fibers. Ang mabilis na pagdurugo ay humahantong sa pagkasunog, hindi magandang pagtatapos, at labis na pagkarga ng spindle. Ibinasura namin ang HSS para sa mga seryosong kapaligiran sa produksyon.

Ang solid carbide ay nakatayo bilang pamantayan sa industriya. Nag-aalok ito ng pambihirang tigas at tigas. Ang micro-grain solid carbide ay nagpapanatili ng matalim na gilid na mas mahaba kaysa sa HSS. Ito ay lumalaban sa abrasive na katangian ng MDF at mga plastik. Habang ang paunang pagkuha ay mas mataas, ang cost-to-performance ratio ay ginagawang solid carbide ang baseline na kinakailangan para sa anumang propesyonal na tindahan.

Polycrystalline Diamond (PCD) Tooling

Ang mga napakasakit na aplikasyon ay nangangailangan ng matinding solusyon. Ang carbon fiber, fiberglass, at mga high-pressure laminates ay mabilis na sumisira sa karaniwang carbide. Polycrystalline Diamond (PCD) tooling ang sagot. Ang mga pagsingit ng PCD ay naka-brazed sa isang bakal o carbide tool body.

Nag-aalok ang PCD ng walang kaparis na katigasan. Mas lumalaban ito sa abrasyon kaysa sa anumang materyal sa lupa. Ang paunang halaga ng pagkuha ng PCD ay mataas. Gayunpaman, ang pinahabang buhay ng tool ay lubhang nagpapabuti sa return on investment. Sa patuloy na paggawa ng mga abrasive composites, binabawasan ng PCD ang kabuuang cost-per-part sa pamamagitan ng pag-aalis ng madalas na pagbabago ng tool at downtime ng makina.

Mga Espesyal na Patong

Pinapahusay ng mga coatings ang pagganap ng tool sa pamamagitan ng pagbabawas ng friction at pagtaas ng tigas sa ibabaw. Ang Zirconium Nitride (ZrN) ay lubos na epektibo para sa paggawa ng mga plastik at malambot na aluminyo. Lumilikha ito ng makinis na ibabaw na pumipigil sa mga plastic chips mula sa pagdikit sa plauta. Ang Diamond-Like Carbon (DLC) coatings ay nagbibigay ng matinding tigas at lubricity. Pinapalawak ng DLC ​​ang buhay ng tool sa mga abrasive na kakahuyan at mga composite habang pinapanatili ang mababang temperatura ng pagputol.

Mga Trade-Off sa Pagganap at Mga Panganib sa Pagpapatupad

Ang pagpili ng tamang tool ay kalahati lamang ng labanan. Ang wastong pagpapatupad nito ay nangangailangan ng pagbabalanse ng mga pisikal na hadlang at mga kakayahan ng makina. Ang hindi magandang pagpapatupad ay sumisira sa mahusay na tooling.

Length of Cut (LOC) vs. Deep Cut Depths

Malaking hamon ang pagkamit ng malalim na hiwa. Ang mga mahahabang kasangkapan ay kumikilos tulad ng mga lever. Ang mas mahaba ang tool, mas ito deflects sa ilalim ng cutting pressure. Ang pagpapalihis ng tool ay nagdudulot ng satsat, mahinang dimensional na katumpakan, at mga naputol na piraso.

Sundin ang isang mahigpit na alituntunin sa palapag ng tindahan. Palaging pumili ng tool na may pinakamaikling Haba ng Gupit (LOC) na posible para sa iyong kinakailangang lalim. Ipares ito sa pinakamakapal na shank diameter na kayang hawakan ng iyong collet. Ang pag-maximize sa kapal ng shank at pag-minimize ng LOC ay nagsisiguro ng pinakamataas na tigas at matatag na cutting dynamics. Kung nagpuputol ka ng 0.75-pulgadang plywood, perpekto ang LOC na 0.875 pulgada. Ang paggamit ng 2-inch LOC para sa parehong cut ay nag-iimbita ng vibration.

Pagbalanse ng Mga Rate ng Feed na may Spindle Speed ​​(RPM)

Ang chip load ay ang pisikal na sukat ng chip na inalis ng bawat cutting edge. Ito ang pinakamahalagang sukatan sa pagruruta. Kinakalkula mo ito sa pamamagitan ng paghahati ng iyong rate ng feed sa iyong spindle RPM na na-multiply sa bilang ng mga flute. Dapat mong balansehin ang mga rate ng feed na may spindle RPM upang makamit ang target na pag-load ng chip.

Ang pagpapatakbo ng mga RPM ng masyadong mataas habang pinapanatili ang mga rate ng feed na masyadong mababa ay nagdudulot ng malaking kabiguan. Kuskusin ng tool ang materyal sa halip na gupitin ito. Ang pagkuskos na ito ay bumubuo ng napakalaking alitan. Nagsusunog ito ng kahoy, natutunaw ang plastik, at mabilis na napurol ang gilid. Dapat mong pakainin ang tool nang mabilis upang hayaang dalhin ng chip ang init mula sa cut zone.

Mga Istratehiya sa Pagpasok: Pabulusok kumpara sa Ramping

Ang geometry ng tool ay nagdidikta kung paano mo ilalagay ang materyal. Ang tuwid na pabulusok ay naglalagay ng napakalawak na diin sa ilalim ng pamutol. Madalas itong nagiging sanhi ng pagkasunog sa ilalim na ibabaw, paglalagay ng mga chips sa mga flute, at binabawasan ang buhay ng tool.

Ang pagrampa sa isang hiwa ay karaniwang ginustong. Ang ramping ay kinabibilangan ng paglipat ng tool sa gilid habang sabay-sabay na pabulusok pababa sa isang mababaw na anggulo (karaniwan ay 2 hanggang 5 degrees). Ang diskarte na ito ay namamahagi ng puwersa ng pagputol kasama ang mga plauta sa gilid. Pinapalawig nito ang buhay ng tool, pinipigilan ang pagkasunog sa ilalim ng ibabaw, at mas epektibong nililinis ang mga chips sa pagpasok.

Katigasan ng Machine at Mga Limitasyon sa Paggawa

Ang iyong mga pagpipilian sa tooling ay dapat na nakaayon sa mga pisikal na kakayahan ng iyong makina. Ang paggamit ng mga agresibong up-cut bit sa mga makina na may mahinang vacuum hold-down system ay isang malaking panganib sa pagpapatupad. Ang lakas ng pag-angat ng up-cut geometry ay daigin ang vacuum. Ito ay humahantong sa paggalaw ng bahagi, mga wasak na workpiece, at mga potensyal na panganib sa kaligtasan. Palaging itugma ang direksyon ng hiwa sa iyong lakas ng pagkakapit. Kung ang iyong vacuum ay nahihirapan, lumipat sa isang down-cut bit upang makatulong na hawakan ang materyal na patag laban sa spoilboard.

Pag-troubleshoot ng Mga Karaniwang Depekto sa Machining

Defect na Naobserbahang	Malamang na Sanhi	ng Pagwawasto
Natunaw na mga gilid ng plastik	Masyadong mataas ang RPM, masyadong mabagal ang feed	Bawasan ang RPM, taasan ang rate ng feed, gamitin ang O-flute
Napunit ang tuktok na gilid sa kahoy	Up-cut geometry lifting fibers	Lumipat sa down-cut o compression bit
Burn marks sa kahoy	Friction mula sa pagkuskos, mapurol na tool	Taasan ang rate ng feed, palitan ang pagod na tooling
Pagkasira ng tool sa collet	Labis na pagpapalihis, masyadong mahaba ang LOC	Bawasan ang LOC, dagdagan ang diameter ng shank, suriin ang pagkasuot ng collet

Step-by-Step na Desisyon Framework para sa Pagpili

Ang pagpili ng tamang tool ay hindi kailangang hulaan. Sundin ang sistematikong balangkas na ito upang suriin ang iyong partikular na aplikasyon at piliin ang pinakamainam na geometry para sa iyong susunod na trabaho.

1. Tukuyin ang Material at Primary Failure Mode: Tukuyin kung ano mismo ang iyong pinuputol. Tukuyin ang pangunahing panganib na nauugnay sa materyal na iyon. Ang pangunahing panganib na pagbuo ng init ba, tulad ng nakikita sa mga plastik? Ito ba ay gilid na punit-out, karaniwan sa veneered woods? O ito ba ay matinding abrasion, tipikal ng fiberglass at mga composite? Ang pagkilala sa failure mode ay agad na nagpapaliit sa iyong mga opsyon sa geometry.
2. Suriin ang Workholding at Cut Depth: Suriin ang setup ng iyong machine. Tukuyin kung ang iyong clamping system ay maaaring humawak ng mga puwersa ng pag-angat. Kung mayroon kang malakas na vacuum o mechanical clamp, magagamit ang mga up-cut tool. Kung mahina ang iyong hold-down, dapat kang gumamit ng mga down-cut geometries upang panatilihing nakaupo ang bahagi. Gayundin, i-verify kung ganap mong pinuputol ang materyal o ibinulsa.
3. Piliin ang Flute Count Batay sa Target na Chip Load: Itugma ang kapasidad ng chip clearance ng tool sa mga kakayahan ng iyong makina. Kung ang iyong makina ay may mababang maximum na rate ng feed, dapat kang gumamit ng mas kaunting mga flute upang mapanatili ang tamang pagkarga ng chip. Pumili ng mga single-flute na disenyo para sa mga plastik para ma-maximize ang clearance. Pumili ng dalawa o tatlong plauta para sa matibay na kakahuyan kung saan ang kalidad ng pagtatapos ay pinakamahalaga.
4. I-verify ang LOC at Shank Diameter: Sukatin ang iyong maximum na kinakailangang lalim ng hiwa. Pumili ng tool kung saan ang haba ng pagputol ay bahagyang mas mahaba kaysa sa lalim na ito. Huwag kailanman bumili ng tool na may 2-inch LOC kung 0.5-inch na materyal lang ang pinuputol mo. Tiyakin na ang diameter ng shank ay kasing kapal hangga't maaari upang mapakinabangan ang higpit at maiwasan ang pagpapalihis.
5. Tukuyin ang Tool Material batay sa Volume ng Produksyon: Suriin ang laki ng iyong produksyon. Para sa mga maikling run o prototyping, ang uncoated solid carbide ay lubos na matipid. Para sa tuluy-tuloy, mataas na dami ng produksyon sa mga abrasive na materyales, mamuhunan sa PCD o espesyal na coated carbide. Ang mas mataas na paunang gastos ay magbabayad sa pamamagitan ng pinababang downtime at mas mahabang pananatili sa gilid.

Konklusyon

1. Kalkulahin ang iyong perpektong pag-load ng chip batay sa maximum na rate ng feed ng iyong makina at mga limitasyon ng spindle RPM bago magpatakbo ng anumang bagong materyal.
2. I-audit ang iyong kasalukuyang mga rate ng scrap upang matukoy kung ang init, pagkapunit, o pagpapalihis ay nagdudulot ng mga pagkabigo sa tooling sa sahig ng tindahan.
3. Kumonsulta sa mga tagagawa ng tooling upang humiling ng mga pagsubok na tukoy sa aplikasyon bago gumawa sa malalaking pagpapatakbo ng produksyon.
4. I-upgrade ang iyong iskedyul ng pagpapanatili ng collet upang matiyak ang maximum na puwersa ng pagkakahawak at mabawasan ang pag-uubos ng tool.

FAQ

T: Maaari ka bang gumamit ng metal-cutting end mill sa kahoy at plastik?

S: Bagama't posible para sa magaan na trabaho o mga hobbyist, ang mga tool sa pagputol ng metal ay kadalasang mayroong masyadong maraming flute. Ito ay humahantong sa mahinang paglikas ng chip, pagkasunog sa kahoy, at pagkatunaw sa mga plastik. Kung mapipilitang gamitin ang mga ito, ang mga rate ng feed at RPM ay dapat na maisaayos nang husto upang maiwasan ang agarang pagkabigo.

Q: Ano ang pinakamahusay na end mill para sa pagputol ng acrylic na plastik?

A: Ang single-flute (O-flute) na solid carbide bits ay ang pinakamahusay na pagpipilian. Ang kanilang natatanging geometry ay nagbibigay ng napakalaking gullet. Nagbibigay-daan ito sa kanila na mag-eject ng mga chips nang mabilis at pinipigilan ang friction-induced heat buildup na nagiging sanhi ng pagtunaw at pagwelding ng acrylic sa tool.

T: Bakit kailangan ko ng compression bit para sa CNC routing plywood?

A: Ang plywood ay may mga pinong veneer sa magkabilang gilid. Ang isang compression bit ay nagtatampok ng magkasalungat na mga anggulo ng paggugupit. Hinihila ng up-cut na tip ang ibabang veneer pataas, habang itinutulak ng down-cut shank ang itaas na veneer pababa. Pinipigilan nito ang pagkapunit sa magkabilang ibabaw nang sabay-sabay.

Q: Para saan ang fishtail end mill?

A: Ang partikular na geometry ng isang fishtail cutter ay nagtatampok ng bahagyang papasok na anggulo sa dulo. Ang disenyong ito ay nagbibigay-daan para sa malinis, flat-bottomed plunge cut nang direkta sa mga sheet goods. Malinis nitong ginugupit ang materyal nang hindi napupunit ang ibabaw na pakitang-tao sa pagpasok.

T: Gaano karaming mga flute ang dapat magkaroon ng mga cutter ng pagruruta ng CNC para sa MDF?

A: Lubos naming inirerekomenda ang mga disenyong 2-flute o 3-flute para sa MDF. Ang mga pagsasaayos na ito ay perpektong binabalanse ang pangangailangan para sa isang makinis na edge finish na may sapat na chip clearance. Ang MDF ay gumagawa ng siksik, nakasasakit na alikabok, kaya ang pagpapanatili ng wastong clearance ay mahalaga upang maiwasan ang pagkasunog.

Q: Ano ang nagiging sanhi ng chip welding kapag nagruruta ng mga plastik?

A: Ang chip welding ay sanhi ng labis na pagbuo ng init. Ito ay nangyayari kapag ang mga spindle RPM ay masyadong mataas, ang feed rate ay masyadong mabagal, at ang flute clearance ay hindi sapat. Ang plastik ay natutunaw mula sa alitan at nagsasama pabalik sa tool o sa naputol na gilid.

T: Paano mo mapipigilan ang delamination kapag nagruruta ng mga composite?

A: Pigilan ang delamination sa pamamagitan ng paggamit ng down-cut o compression geometries. Itinutulak ng mga disenyong ito ang nakasasakit na mga hibla pababa habang pinuputol. Palaging tiyakin na ang iyong tool ay matalas. Ang mapurol na mga gilid ay humihila at napunit ang mga hibla sa halip na gupitin nang malinis ang mga ito. Bukod pa rito, rampa sa iyong mga hiwa sa halip na pabulusok pababa.
