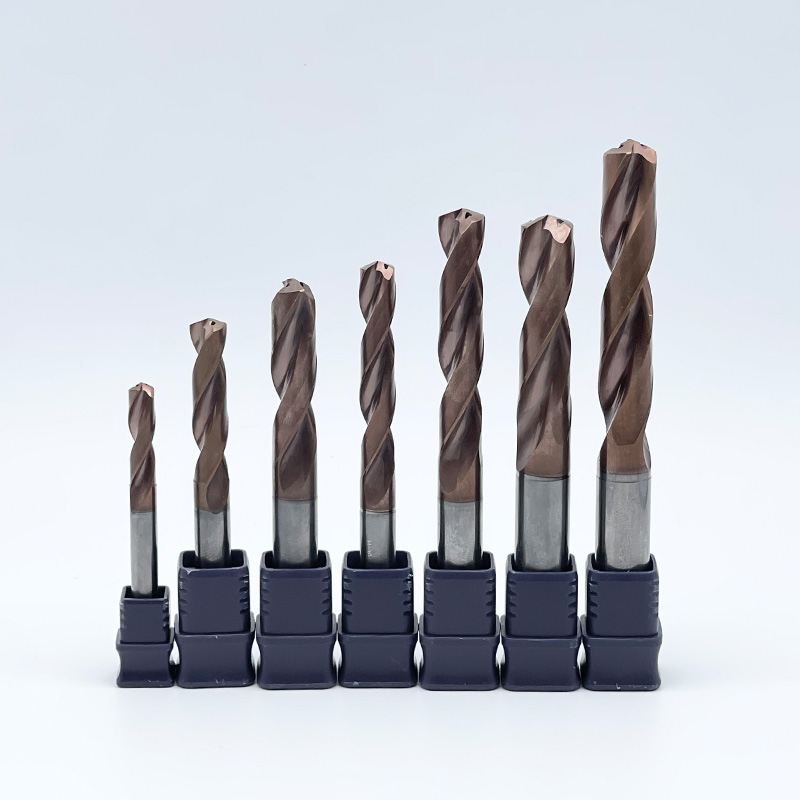

Hartmetallbohrerparameter für Präzisionsmetalllöcher

Ausschussteile und Maschinenstillstandszeiten aufgrund schlechter Lochqualität beeinträchtigen direkt die Rentabilität der Fertigung. Defekte wie Austrittsgrate, Austrittsgrate und eine schlechte Oberflächengüte zerstören hochwertige Metallbearbeitungsvorgänge. Ein einziges übergroßes Loch kann ein teures Luft- und Raumfahrtgehäuse oder ein streng medizinisches Implantat ruinieren. Ingenieure stehen vor einer ständigen mechanischen Herausforderung: Sie müssen aggressive Anforderungen bei der Hochgeschwindigkeitsbearbeitung mit strengen Maßtoleranzen und einer vorhersehbaren Werkzeuglebensdauer in Einklang bringen. Um wiederholbare Präzision zu erreichen, ist ein äußerst systematischer Ansatz erforderlich. Sie müssen die exakte Bohrergeometrie auswählen, die Kühlmittelzufuhr effektiv verwalten, präzise Schneidparameter auf der Grundlage materialwissenschaftlicher Erkenntnisse einstellen und strenge Werkzeugwartungsprotokolle durchsetzen.

• Parameterpräzision: Die exakte Kalibrierung von Drehzahl und Vorschub (IPR) ist der Hauptfaktor für die Geradheit der Bohrung, die Oberflächengüte und den vorhersehbaren Werkzeugverschleiß.

• Wärme- und Spanmanagement: Die Zufuhr von innerem Kühlmittel ist für Tieflochanwendungen von entscheidender Bedeutung, um Spanansammlungen und thermische Verschlechterung der Schneidkante zu verhindern.

• Geometrie- und Anatomieanpassung: Spitzenwinkel, Nutdesign, Randkonfiguration und Schaftschnittstelle müssen explizit auf das Werkstückmaterial und den Werkzeughalter abgestimmt werden, um Kaltverfestigung und katastrophale Werkzeugausfälle zu verhindern.

• Systemstabilität und Wartung: Die Minimierung des Spindelschlags, die Verwendung geeigneter Pilotstrategien und der sorgfältige Umgang mit sprödem Hartmetall sind zwingende Voraussetzungen. Selbst optimale Parameter versagen bei einem nicht starren oder beschädigten Aufbau.

Definieren von Erfolgskriterien beim präzisen Bohren

Festlegung grundlegender Kennzahlen

Präzises Bohren erfordert strenge Grundmaße, bevor ein Werkzeug jemals das Material berührt. Sie müssen Durchmessertoleranz, wahre Position, Zylindrizität und Oberflächenbeschaffenheit (Ra) definieren. Luft- und Raumfahrtanwendungen sowie medizinische Anwendungen erfordern routinemäßig Durchmessertoleranzen von weniger als ±0,0005 Zoll. Die wahre Position bestimmt die zulässige Abweichung der Lochmitte von ihrer theoretisch genauen Position. Die Zylindrizität misst die Rundheit und Geradheit der Lochwand vom Eintrittspunkt bis zum Boden. Die angestrebten Oberflächengüten liegen bei Präzisionsbohrungen typischerweise zwischen 32 und 63 Mikrozoll Ra. Die Festlegung dieser genauen Metriken bestimmt Ihre gesamte Werkzeugstrategie, von der Auswahl der Punktgeometrie bis hin zum verwendeten spezifischen Werkzeughalter. Wir messen diese Kennzahlen mit Koordinatenmessgeräten (KMG) oder Präzisions-Bohrmessgeräten in der Werkstatt. Wenn Sie diese Definitionsphase überspringen, jagen Sie am Ende blind den Toleranzen hinterher und verschwenden teure Werkzeuge.

Bohren vs. Sekundäroperationen

Sie müssen den mechanischen Schwellenwert festlegen, ab dem ein hochoptimierter Bohrer die endgültigen Lochtoleranzen erreicht, im Vergleich zu dem Zeitpunkt, an dem sekundäre Lochherstellungsprozesse unbedingt erforderlich sind. Moderne Hochleistungsbohrer können H7-Toleranzen unter sehr steifen, günstigen Bedingungen einhalten. Wenn die Durchmessertoleranzen unter H7 fallen oder die Anforderungen an die Oberflächengüte mehr als 32 Ra erfordern, sind sekundäre Vorgänge wie Reiben oder Bohren obligatorisch. Wird ein Bohrer über seine eigentliche Leistungsfähigkeit hinaus beansprucht, um einen zweiten Arbeitsgang zu vermeiden, führt dies in der Regel dazu, dass Teile verschrottet werden. Bewerten Sie die Materialhärte, die erforderliche Zylindrizität und die Maschinensteifigkeit, um diese Entscheidung frühzeitig in der Prozessplanungsphase zu treffen. A Der Hartmetallbohrer zeichnet sich durch einen schnellen Materialabtrag aus, ist aber keine Bohrstange. Kennen Sie die mechanischen Grenzen des Werkzeugs und planen Sie Ihre Einsätze entsprechend.

Die Kosten der Abweichung

Kleinere Abweichungen in der Lochqualität verstärken sich schnell in nachgelagerten Vorgängen. Ein zu kleines Loch erhöht das für das anschließende Gewindeschneiden erforderliche Drehmoment erheblich, was direkt zu gebrochenen Gewindebohrern und Ausschussteilen führt. Trichterförmige oder schiefe Löcher führen dazu, dass Reibahlen ungleichmäßig schneiden, wodurch die endgültige Bohrungsgeometrie zerstört wird und der Reibahlenverschleiß beschleunigt wird. Eine schlechte Oberflächengüte in Kombination mit starker Kaltverfestigung verringert die Standzeit aller nachfolgenden Schneidwerkzeuge, die in das Loch eindringen, drastisch. Durch die Behebung von Maßabweichungen beim Bohren wird eine Kaskade mechanischer Fehler verhindert, die den gesamten Fertigungsablauf stören. Wir sehen oft, dass Werkstätten den Gewindebohrer oder die Reibahle dafür verantwortlich machen, obwohl die eigentliche Ursache in einem schlecht ausgeführten Bohrvorgang lag, der eine kaltverfestigte, schiefe Bohrung hinterließ.

Die Auswirkungen von Runout

Der Total Indicator Reading (TIR) ​​an der Werkzeugspitze bestimmt direkt die Lochgröße und die Werkzeuglebensdauer. Übermäßiger Rundlauf bedeutet, dass eine Schneidkante schwerer in das Werkstückmaterial eingreift als die gegenüberliegende Kante. Diese asymmetrische Schnittkraft drückt den Bohrer aus der Mitte, wodurch er wandert und übergroße, schiefe Löcher erzeugt. Beim Hochleistungsbohren sollte der maximal zulässige Rundlauffehler an der Werkzeugspitze niemals 0,0004 Zoll (0,01 mm) überschreiten. Ein Rundlauffehler, der über diesen engen Grenzwert hinausgeht, beschleunigt den Randverschleiß, führt zu Mikroausbrüchen an den Schneidlippen und verringert die Gesamtstandzeit des Werkzeugs um bis zu 50 Prozent.

Hier ist das Standardverfahren zur Überprüfung des Rundlaufs an der Maschine:

1. Reinigen Sie den Spindelkegel und die Werkzeugaufnahme gründlich mit einem fusselfreien Tuch und geeignetem Lösungsmittel.

2. Setzen Sie den Werkzeughalter in die Spindel ein und klemmen Sie ihn fest.

3. Montieren Sie ein hochauflösendes Messuhrmessgerät auf einem Magnetfuß, der am Maschinentisch befestigt ist.

4. Positionieren Sie den Anzeigestift am glatten zylindrischen Rand des Bohrers, so nah wie möglich an der Schneidspitze.

5. Drehen Sie die Spindel manuell von Hand und beobachten Sie dabei den maximalen und minimalen Nadelausschlag.

6. Wenn der TIR 0,0004 Zoll überschreitet, lösen Sie das Werkzeug, drehen Sie es um 180 Grad in der Spannzange oder im Halter und testen Sie es erneut.

Auswahl der richtigen Hartmetallbohrer-Architektur

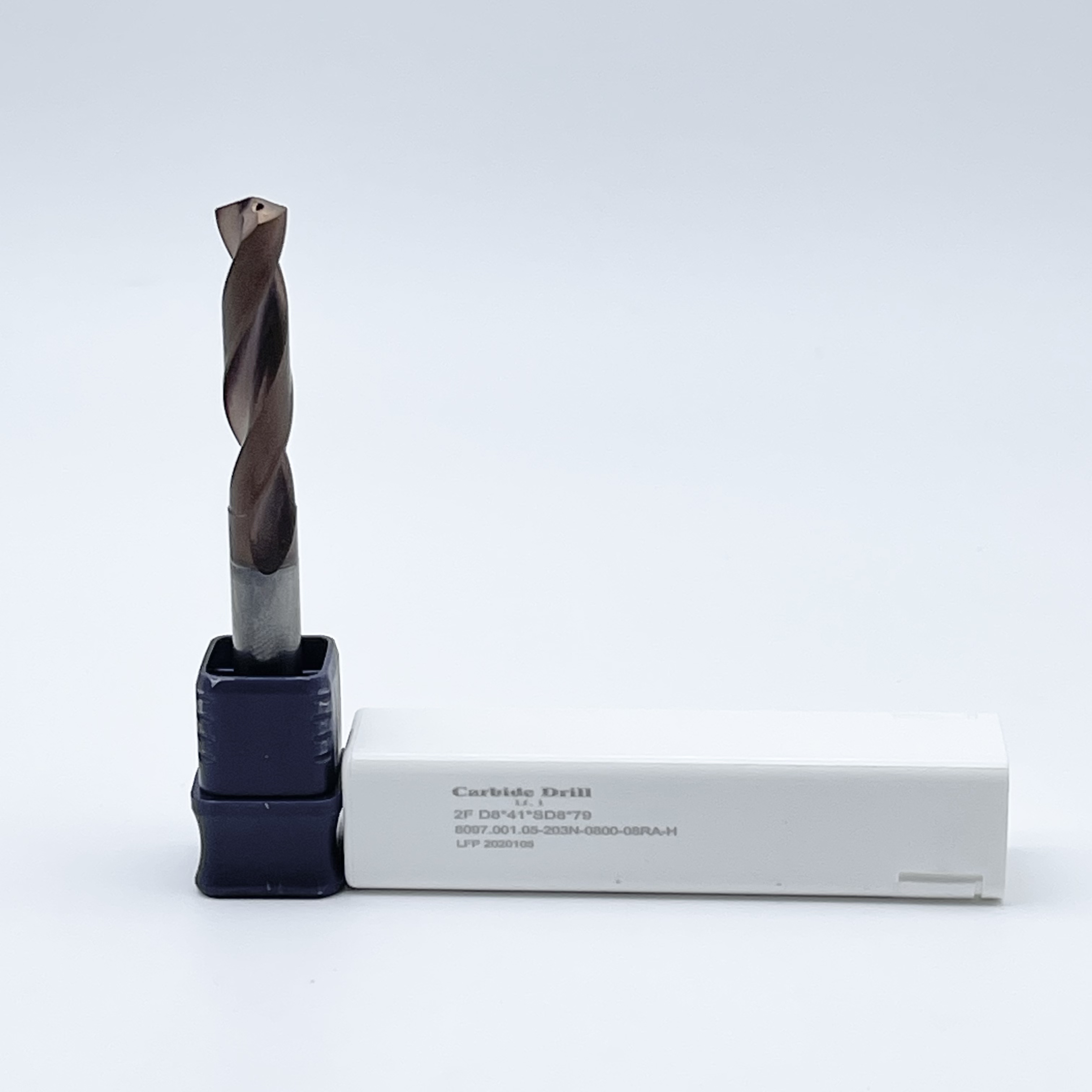

Vollhartmetallbohrer vs. Wendeplattenoptionen

Ingenieure müssen Steifigkeit, Präzision und Kosten pro Loch bewerten, wenn sie zwischen a wählen Vollhartmetallbohrer und Alternativen mit Wendeplatten oder austauschbaren Spitzen. Massives monolithisches Hartmetall sorgt für maximale Struktursteifigkeit und ist daher für engste Durchmessertoleranzen und Durchmesser unter 12 mm unbedingt erforderlich. Das völlige Fehlen mechanischer Verbindungen eliminiert Mikrobewegungen während des Schnitts und sorgt so für eine hervorragende Geradheit der Löcher und eine hervorragende Oberflächengüte. Wendeschneidplattenbohrer bieten bei Anwendungen mit großem Durchmesser geringere Kosten pro Loch, opfern jedoch zwangsläufig die extreme Präzision und Oberflächengüte von Vollwerkzeugen. Wenn Sie ein perfekt gerades und punktgenaues Loch benötigen, ist Vollhartmetall die einzig akzeptable Wahl.

Vergleich von Bohrarchitekturen

Bohreranatomie und Schaftschnittstellen

Die entscheidende Beziehung zwischen dem Arbeitsteil des Bohrers und der Schaftschnittstelle bestimmt die Gesamtsteifigkeit des Systems. Standard-Zylinderschäfte bieten einen 360-Grad-Kontakt und eignen sich ideal für hochpräzise Werkzeughalter wie hydraulische Spannfutter oder Schrumpfsysteme. Whistle-Notch- oder Weldon-Flachschäfte bieten einen mechanischen Herausziehschutz über eine Stellschraube, führen aber zwangsläufig zu Unrundheit, indem das Werkzeug außermittig in die Bohrung gedrückt wird. Kombinieren Sie bei hochpräzisen Anwendungen immer perfekt zylindrische Schäfte mit Schrumpfhaltern, um die Spannkraft zu maximieren und TIR zu minimieren. A Präzisions-Metallbohrer verlieren alle technischen Vorteile, wenn Sie sie in ein verschlissenes ER-Spannzangenfutter einbauen.

Wann ist ein Kühlmittelzufuhrsystem zu spezifizieren?

Tiefe-zu-Durchmesser-Verhältnisse (L/D) von mehr als 3xD erfordern eine Kühlmittelzufuhr durch das Werkzeug. A Der mit Kühlmittel gespeiste Hartmetallbohrer drückt Hochdruckflüssigkeit direkt in die Schneidzone am Boden des Lochs. Dieser Mechanismus erfüllt zwei entscheidende Funktionen: Er führt die Späne schnell aus den Spannuten ab, bevor sie sich festsetzen und die Lochwand beschädigen können, und er reduziert die Temperaturen an der Schneidkante drastisch. Überflutetes Kühlmittel kann nicht effektiv in tiefe Löcher eindringen, was zum Nachschneiden von Spänen, thermischem Abbau des Hartmetallsubstrats und unvermeidlichem Werkzeugausfall führt. Wir empfehlen ein Minimum von 300 PSI für Standardanwendungen mit durchgehender Kühlung und skalieren bis zu 1000 PSI für Mikrobohrungen oder Tieflocharbeiten in gummiartigen Materialien wie Edelstahl 316.

Die Rolle des Pilotbohrers bei Tieflochanwendungen

Löcher mit mehr als 5xD bis 8xD erfordern einen speziellen Bohrer Hartmetall-Pilotbohrer , um eine perfekt gerade Startbahn zu erstellen. Der Pilotbohrer verhindert, dass der längere, flexiblere Tieflochbohrer beim Einstieg läuft. Die Geometrie des Piloten muss perfekt zum Tieflochwerkzeug passen. Insbesondere muss der Spitzenwinkel des Piloten gleich oder geringfügig größer sein (z. B. ein 140°-Pilot für einen 135°-Tiefbohrer) als der des Primärbohrers. Diese Geometrie stellt sicher, dass der Tieflochbohrer das Material zuerst am Mittelpunkt ergreift und das Werkzeug stabilisiert, bevor die äußeren Ecken in den Schnitt gelangen.

Befolgen Sie diese Reihenfolge für die Ausführung tiefer Bohrungen:

1. Beim Bohren in ein schräges oder raues Gussstück muss der Punkt zur Oberfläche gerichtet sein.

2. Bohren Sie das Pilotloch mit dem passenden Pilotwerkzeug bis zu einer Tiefe von 1,5xD bis 2xD.

3. Mit dem Tieflochbohrer bei reduzierter Drehzahl (ca. 300 U/min) und hohem Vorschub in das Pilotloch einstechen, bis die Spitze knapp über dem Pilotlochboden steht.

4. Schalten Sie die Hochdruck-Kühlmittelzufuhr ein.

5. Fahren Sie auf die volle programmierte Drehzahl und Vorschubgeschwindigkeit hoch und bohren Sie dann bis zur endgültigen Tiefe, ohne zu picken.

6. Reduzieren Sie die Drehzahl und ziehen Sie das Werkzeug schnell aus der Bohrung zurück.

Kerngeometrie und Merkmalsbewertung

Spitzenwinkel und Materialanpassung

Die Auswahl des richtigen Spitzenwinkels bestimmt die Schubkräfte und die Zentrierfähigkeit. Standardwinkel von 118° eignen sich für allgemeine Anwendungen in weicheren Materialien wie Aluminium oder Baustahl. Hochleistungsspitzen mit Winkeln von 135° oder 140°+ sind für härtere Legierungen, rostfreie Stähle und exotische Materialien aus der Luft- und Raumfahrt obligatorisch. Flachere Winkel verteilen die Schnittkraft auf einen größeren Bereich der Schneidlippe und reduzieren so lokalen Verschleiß und Wärmeentwicklung. Flachere Winkel erhöhen jedoch die axialen Schubkräfte und erfordern eine höhere Maschinensteifigkeit und eine robuste Teileklemmung, um eine Durchbiegung zu verhindern. Sie können mit einem schwachen Aufbau keinen 140-Grad-Punkt fahren, ohne dass starkes Rattern auftritt.

Nutdesign und Spanabfuhr

Die Geometrie der Nut steuert die Spanbildung und die Abtransportgeschwindigkeit. Standard-Schneckennuten ziehen die Späne in den meisten gängigen Materialien effizient aus der Bohrung. Gerade Nutkonstruktionen bieten eine enorme Kernfestigkeit und werden häufig in Gusseisen oder gehärteten Stählen eingesetzt, bei denen die Späne auf natürliche Weise in kleine, pulverförmige Fragmente zerfallen. Designs mit flachem Boden machen die Bohrspitze vollständig überflüssig und ermöglichen Sacklöcher mit flachem Boden, ohne dass ein sekundäres Schaftfräsen erforderlich ist. Nutvolumen und Spiralwinkel müssen zum Material passen; Hohe Spiralwinkel werfen zähe Aluminiumspäne schnell aus, während niedrigere Spiralwinkel die Kernfestigkeit bieten, die für zähe Titanlegierungen erforderlich ist.

Randkonfigurationen für präzise Formgebung

Bohrerränder fungieren als sekundäre Schneidkanten entlang der Nut und stabilisieren das Werkzeug im Loch. Designs mit einem Rand reduzieren Reibung und Wärmeentwicklung und eignen sich daher für Standardbohrtiefen und Materialien, die stark zur Kaltverfestigung neigen. Designs mit doppeltem Rand bieten vier Kontaktpunkte innerhalb des Lochs. Diese hervorragende Stabilisierung verbessert die Geradheit der Löcher und die Oberflächengüte erheblich, insbesondere bei Tieflochanwendungen oder beim Schneiden von Querlöchern, bei denen der Bohrer andernfalls von seiner Achse abweichen könnte.

Bahnausdünnung und Schneidkantenvorbereitung

Der Steg ist der feste Kern des Bohrers. Durch die hochpräzise Stegausspitzung wird die Meißelkantenbreite an der Werkzeugspitze reduziert. Diese Modifikation verringert den Schubbedarf und verhindert, dass der Bohrer beim ersten Materialeintrag läuft. Durch die Vorbereitung der Schneidkante, wie z. B. Kantenhonen oder K-Land-Aufbringen, wird die Schneidlippe gestärkt. Ein kontrolliertes Honen entfernt mikroskopisch kleine Fehler, die durch den Schleifprozess entstanden sind, und verhindert so Mikroausbrüche bei unterbrochenen Schnitten oder bei der Bearbeitung von Materialien mit hoher Härte.

Richtlinien zur Spitzenwinkel- und Randkonfiguration

Optimierung der Schnittparameter für maximale Ausbeute

Berechnung der genauen Drehzahl und des Oberflächenvideos (SFM)

Die Ermittlung der korrekten Grundfläche in Fuß pro Minute (SFM) hängt vollständig von der Materialhärte und der spezifischen Hartmetallsorte ab. SFM bestimmt die Geschwindigkeit, mit der sich die Schneidkante durch das Material bewegt. Sobald Sie das optimale SFM aus den Materialdaten des Werkzeugherstellers ermittelt haben, berechnen Sie die Spindeldrehzahl mithilfe der mathematischen Beziehung: U/min = (SFM × 3,82) / Bohrerdurchmesser. Wenn ein Werkzeug zu langsam läuft, kommt es zu einer Aufbauschneide (BUE), bei der das Werkstückmaterial mit der Schneidlippe verschweißt. Ein zu schneller Betrieb beschleunigt den thermischen Verschleiß und den Freiflächenverschleiß und führt zur vorzeitigen Zerstörung des Werkzeugs.

Wenn Sie beispielsweise legierten 4140-Stahl mit einem Werkzeug mit einem Durchmesser von 0,500 Zoll bohren und der Hersteller 250 SFM empfiehlt, lautet die Berechnung (250 × 3,82) / 0,500, was 1.910 U/min entspricht. Wenn Sie den SFM aufgrund eines starren Setup-Problems auf 150 senken, sinkt Ihre Drehzahl auf 1.146, was Ihre Zykluszeit und Spanbildung drastisch verändert. Sie müssen diese Zahlen jedes Mal neu berechnen, wenn Sie Materialchargen oder Werkzeugdurchmesser ändern.

Vorschubraten (IPR) und Spanlastmanagement

Inches Per Revolution (IPR) bestimmt die Spandicke. Sie müssen den IPR berechnen, um sicherzustellen, dass die Schneidkante das Material sauber abschneidet, anstatt daran zu reiben. Untervorschub ist ein kritischer Bearbeitungsfehler; Dadurch reibt das Werkzeug, wodurch große Hitze entsteht, der Lochboden verfestigt wird und es zu vorzeitigem Verschleiß kommt. Durch Übervorschub entstehen Späne, die zu dick sind, als dass die Spannuten sie abtransportieren könnten, was zu massiven Drehmomentspitzen und katastrophalen Werkzeugbrüchen führt. Halten Sie die vom Hersteller empfohlenen IPR ein, um eine optimale Spanbildung und -abfuhr zu gewährleisten.

Ausbalancieren von Geschwindigkeit, Werkzeuglebensdauer und Zykluszeit

Ingenieure müssen die Kompromisse zwischen hohen Schnittparametern zur Minimierung der Zykluszeit und den daraus resultierenden Kosten eines beschleunigten Werkzeugverschleißes analysieren. Aggressive Parameter erhöhen den Teiledurchsatz, erfordern jedoch häufige Werkzeugwechsel, was die Werkzeugkosten und Maschinenstillstandszeiten erhöht. Legen Sie eine kostengünstige Parameterbasis fest, indem Sie bei 80 Prozent des vom Hersteller maximal empfohlenen SFM und IPR beginnen. Überwachen Sie den Flankenverschleiß und die Spindellast während des Produktionslaufs und passen Sie die Parameter schrittweise an, bis Sie das genaue Gleichgewicht zwischen Werkzeuglebensdauer und Zykluszeit gefunden haben.

Implementierungsrisiken und Minderungsstrategien

Vermeidung von Graten und schiefen Löchern

Austrittsgrate und schiefe Löcher zerstören sofort die Teilekonformität. Austrittsgrate entstehen typischerweise durch zu hohe Vorschubgeschwindigkeiten beim Durchbruch oder durch einen falschen Spitzenwinkel, der das Material drückt, anstatt es sauber zu schneiden. Mildern Sie dies, indem Sie die Vorschubgeschwindigkeit kurz vor dem Austritt des Bohrers aus dem Werkstück um 50 Prozent reduzieren. Schiefe Löcher sind auf asymmetrischen Verschleiß, falsche Führungslöcher oder starken Spindelschlag zurückzuführen. Stellen Sie sicher, dass der TIR-Wert unter 0,0004 Zoll liegt, und stellen Sie sicher, dass die Spitzengeometrie perfekt symmetrisch ist, um einen geraden Schnittpfad beizubehalten.

Häufige Bohrfehler und Korrekturmaßnahmen

Umgang mit Thermoschock und Kühlmittelmangel

Der intermittierende Kühlmittelfluss verursacht schnelle Temperaturschwankungen an der Schneidkante, was zu thermischen Rissen im Hartmetallsubstrat führt. Zu einem Kühlmittelmangel kommt es, wenn die Kühlmitteldurchgangslöcher durch Schmutz verstopft werden oder wenn der Pumpendruck mitten im Zyklus abfällt. Führen Sie strenge Wartungsprotokolle für die Kühlmittelkonzentration ein (typischerweise 8–12 Prozent beim Bohren) und nutzen Sie Feinfiltersysteme, um die Ansammlung von Partikeln zu verhindern. Überprüfen Sie den Kühlmitteldruck und die Durchflussmenge an der Spindel, bevor Sie Tieflochzyklen starten. Verwenden Sie täglich ein Refraktometer, um Ihre Kühlmittelkonzentration zu überprüfen.

Anforderungen an Werkstückspannung und Maschinensteifigkeit

Hohe Leistungsparameter setzen absolute Systemsteifigkeit voraus. Ein solides Werkzeug zerbricht, wenn sich das Werkstück während des Schnitts bewegt oder vibriert. Schlechte Teilespannung, schwingende dünnwandige Bauteile oder verschlissene Spindellager machen theoretische Parameterberechnungen ungültig. Stellen Sie sicher, dass die Vorrichtung eine enorme Spannkraft direkt in einer Linie mit der Bohrachse bietet. Wenn es dem Aufbau an Steifigkeit mangelt, müssen Sie die Vorschübe drastisch reduzieren und eine robustere Werkzeuggeometrie mit geringerer Spirale verwenden, um die inhärente Instabilität auszugleichen.

Werkzeughandhabungs- und Wartungsprotokolle

Vollhartmetall ist außergewöhnlich hart, aber von Natur aus spröde. Durch unsachgemäße Handhabung wird das Werkzeug zerstört, bevor es überhaupt in die Spindel gelangt. Lassen Sie niemals zu, dass die Schneidkanten aus Hartmetall andere Metallwerkzeuge in einer Schublade oder auf einer Werkbank berühren. Verwenden Sie spezielle Aufbewahrungsröhrchen aus Kunststoff. Vermeiden Sie beim Einlegen des Werkzeugs in die Halterung das Klopfen mit harten Gegenständen. Untersuchen Sie die Schneidlippen vor dem Einbau unter Vergrößerung auf Mikroabsplitterungen. Ein mikroskopischer Fehler am Rand oder an der Schneidkante kann sich unter Hochgeschwindigkeitsbearbeitungsbelastungen schnell zu einem katastrophalen Ausfall ausweiten.

• Führen Sie mit einer Messuhr kontrollierte Rundlauftests an allen Werkzeughaltern durch, um sicherzustellen, dass der TIR-Wert strikt unter 0,0004 Zoll bleibt, bevor Sie mit der Produktion beginnen.

• Überprüfen Sie den Kühlmitteldruck und den Filtergrad an der Spindel, um einen ungehinderten Durchfluss durch das Werkzeug bei Tieflochanwendungen zu gewährleisten.

• Führen Sie Basisparameterversuche mit Schrottmaterial durch und analysieren Sie die Spanform und die Spindellast, um genaue SFM- und IPR-Werte zu ermitteln.

• Implementieren Sie ein strenges visuelles Inspektionsprotokoll unter Verwendung einer Vergrößerung, um die Schnittkanten auf Mikroausbrüche zu prüfen, bevor Sie Werkzeuge in das Maschinenmagazin laden.

FAQ

F: Was ist der optimale Spitzenwinkel zum Bohren von Edelstahl mit einem Hartmetallbohrer?

A: Für Edelstahl ist ein Spitzenwinkel von 140 Grad oder flacher optimal. Diese flachere Geometrie verteilt die Schnittkräfte auf einen größeren Bereich der Lippe und reduziert so lokale Hitze und Verschleiß. Es trägt auch dazu bei, die starke Kaltverfestigung zu verhindern, die üblicherweise mit der Bearbeitung von Edelstahl einhergeht.

F: Wie berechnet man den richtigen Vorschub für einen Vollhartmetallbohrer?

A: Berechnen Sie die Vorschubgeschwindigkeit, indem Sie die Spindeldrehzahl mit dem gewünschten Zoll pro Umdrehung (IPR) multiplizieren. Bestimmen Sie zunächst den optimalen IPR anhand des vom Werkzeughersteller angegebenen Bohrerdurchmessers und der Materialhärte. Verwenden Sie dann die Formel: Vorschubgeschwindigkeit (Zoll pro Minute) = U/min × IPR.

F: Wann ist ein Hartmetallbohrer mit Kühlmittelzufuhr unbedingt erforderlich?

A: Bei Tiefen-zu-Durchmesser-Verhältnissen (L/D) von mehr als 3xD ist eine Kühlmittelzufuhr durch das Werkzeug unbedingt erforderlich. Ein inneres Hochdruckkühlmittel drückt die Späne aus den Spannuten und verhindert so Verklumpungen und Riefenbildung. Außerdem sorgt es für das notwendige Wärmemanagement direkt an der Schneidkante, was bei tiefen Löchern mit Flutkühlmittel nicht erreicht werden kann.

F: Warum läuft mein Hartmetallbohrer oder erzeugt schiefe Löcher?

A: Das Laufen des Bohrers wird hauptsächlich durch übermäßigen Spindelschlag, eine falsche oder fehlende Führungsbohrung oder asymmetrischen Verschleiß an den Schneidlippen verursacht. Stellen Sie sicher, dass Ihr Gesamtanzeigewert (TIR) ​​unter 0,0004 Zoll liegt, verwenden Sie einen starren Schrumpf- oder Hydraulikhalter und stellen Sie sicher, dass die Spitzengeometrie des Werkzeugs intakt ist.

F: Benötige ich einen Hartmetall-Pilotbohrer für Löcher, die tiefer als 5xD sind?

A: Ja. Löcher mit mehr als 5xD erfordern einen Pilotbohrer, um eine gerade Flugbahn festzulegen. Der Pilotbohrer muss einen Spitzenwinkel haben, der dem des Tieflochbohrers entspricht oder geringfügig größer ist. Dadurch wird sichergestellt, dass der Primärbohrer zuerst in die Mitte des Lochs eingreift und eine Ablenkung beim Eintritt verhindert wird.

F: Was ist der maximal akzeptable Spindelrundlauf für einen Präzisionsmetallbohrer?

A: Für Hochleistungs-Präzisionsbohren beträgt der an der Werkzeugspitze gemessene maximal zulässige Rundlauffehler (TIR) ​​0,0004 Zoll (0,01 mm). Das Überschreiten dieser Grenze führt zu ungleichmäßiger Spanbelastung, beschleunigt den Kantenverschleiß, verschlechtert die Geradheit der Bohrung und verkürzt die Gesamtlebensdauer des Werkzeugs erheblich.
