정밀 가공에서는 치수 공차가 1/10000인치까지 낮아지는 경우가 많습니다. 보호 코팅과 같이 최첨단에 변수를 추가하면 도구의 형상이 근본적으로 변경됩니다. 작업장 관리자와 기계 기술자는 코팅의 극단적인 공구 수명 이점과 가장자리 선명도 및 치수 정확도의 잠재적 손실 사이에서 지속적으로 균형을 유지합니다. 코팅을 너무 두껍게 하면 마찰이 발생하고 절단력이 급증하며 부품이 공차 밖으로 밀려납니다. 반면, 코팅이 너무 얇으면 열 부하가 높을 때 조기에 파손되어 공구가 파손될 수 있습니다. 코팅 두께가 코팅에 미치는 정확한 영향 평가 초경 엔드밀은 모서리 라운딩, 증착 방법, 기판 등급 및 재료별 적용 요구 사항을 분석해야 합니다. 작업 현장 효율성을 최대화하는 증거 기반 툴링 선택을 위해서는 절단의 물리적 메커니즘을 조사해야 합니다.
미크론 수준의 형상 이동: 표준 코팅은 2~5미크론의 두께를 추가하여 절삭날 반경을 늘리고 공구의 실제 외경을 약간 변경할 수 있습니다.
가장자리 준비 필요성: 접착력을 보장하기 위해 코팅하기 전에 기판을 연마해야 합니다. 즉, 코팅된 도구는 광택 처리되고 코팅되지 않은 도구만큼 날카롭지 않습니다.
공구 수명의 균형: 두꺼운 코팅은 공구 수명을 3~5배 늘리고 마찰 감소를 통해 속도를 20~70% 더 빠르게 할 수 있지만 미세 가공 또는 정삭 가공에서 허용할 수 없는 절삭 압력을 유발할 위험이 있습니다.
적용 분야 일치: 경질 밀링에는 견고하고 내열성 코팅이 필요한 반면, 고무질 재료(예: 알루미늄 또는 티타늄)를 가공하려면 재료 접착 및 가공 경화를 방지하기 위해 종종 초박형 코팅 또는 코팅되지 않은 모서리가 필요합니다.
비용 대비 성능 타당성: 코팅된 초경 엔드밀의 프리미엄 가격은 코팅 두께가 해당 작업에 정확하게 일치하는 경우 연장된 공구 수명과 더 높은 재료 제거율로 상쇄됩니다.
절삭 공구에 얇은 필름 코팅을 적용하면 완벽하게 평평하게 놓이지 않습니다. 증착 과정에서 코팅 축적은 자연스럽게 도구 형상의 가장 날카로운 모서리에 집중됩니다. 우리는 이것을 개뼈 효과(dog-bone effect)라고 부릅니다. 코팅은 연삭 휠에 의해 남겨진 미세하고 들쭉날쭉한 가장자리에 제대로 접착되지 않기 때문에 공구 제작자는 코팅 전에 가장자리 준비를 수행해야 합니다. 이들은 제어된 반경을 생성하기 위해 다이아몬드 페이스트가 함침된 나일론 브러시나 드래그 마무리 기계를 사용합니다. 우리는 일반적으로 응용 분야에 따라 0.0005인치에서 0.002인치 사이의 연마 반경을 이야기합니다.
의도적으로 가장자리를 무디게 함으로써 기판이 안정적인 기초를 제공합니다. 이는 강한 절단 압력으로 인해 하드 코팅이 벗겨지는 것을 방지합니다. 그러나 이렇게 필요한 가장자리 준비는 코팅의 물리적 두께와 결합되어 공구의 절대적인 선명도를 저하시킵니다. 가장자리 라운딩이 가공물 재료의 절단을 멈추고 공작물 재료에 대해 쟁기질하거나 문지르기 시작하는 엄격한 임계값에 도달합니다. 마찰이 발생하면 절단력이 급증합니다. 열 발생이 빠르게 가속화되고 공구가 부품에서 밀려납니다. 이러한 편향은 기계 테이블의 심각한 치수 부정확성을 직접적으로 초래합니다.
표준 물리적 기상 증착(PVD) 코팅은 일반적으로 두께가 2~5미크론입니다. 그것은 사소하게 들리지만 회전하는 절단 도구에 대한 수학적 영향은 엄청납니다. 모든 플루트에 적용된 균일한 3미크론 코팅은 총 절단 직경에 6미크론을 효과적으로 추가합니다. +0.0002인치/-0.0000인치의 공차로 베어링 보어를 보간한다고 상상해 보십시오. 제조업체가 PVD 레이어를 보상하지 않았기 때문에 엔드밀이 0.0003인치 크기가 더 큰 경우 첫 번째 패스에서 해당 부품을 폐기하게 됩니다.
정밀성을 유지하기 위해 프리미엄 공구 제조업체는 초기 연삭 단계에서 추가된 양을 보상합니다. 그들은 고의로 맨몸을 갈고 닦는다 솔리드 초경 엔드밀 소형. 코팅을 적용하면 최종 외경은 명시된 공차 범위 내에 정확하게 들어갑니다. 도구 경로를 프로그래밍할 때 이러한 보상을 이해해야 합니다. 보정되지 않은 코팅 공구의 공칭 직경이 완벽하다고 가정하면 매번 작은 슬롯과 큰 보스를 절단하게 됩니다.
모든 코팅의 성능은 기본 초경 재종의 구조적 완전성에 크게 좌우됩니다. 표준 초경에는 텅스텐 입자가 더 큰 10% 코발트 바인더가 있을 수 있습니다. 이러한 큰 입자는 공격적인 모서리 호닝을 받으면 미세한 수준에서 부서질 수 있습니다. 이로 인해 코팅 접착력이 손상되는 불안정하고 균열된 표면이 생성됩니다.
미립자 및 초미세립 솔리드 초경 모재는 매우 우수한 기초를 제공합니다. 그들은 서브미크론 텅스텐 분말을 사용하여 가로 파열 강도(TRS)를 훨씬 더 높입니다. 미세한 입자 구조 덕분에 가장자리를 강하게 유지하면서 훨씬 더 작고 정밀한 연마가 가능합니다. 이러한 시너지 효과를 통해 제조업체는 박리에 저항하는 더 얇고 접착력이 높은 코팅을 적용할 수 있습니다. 더 오랜 기간 동안 더 날카로운 절삭날을 유지하는 도구를 얻을 수 있습니다. 이는 밀에서 극도의 내마모성과 고정밀 전단 기능 사이의 격차를 해소합니다.
물리 기상 증착(PHY)은 제조 분야에서 논란의 여지가 없는 업계 표준으로 남아 있습니다. 코팅 초경 엔드밀 . PVD 공정은 상대적으로 낮은 온도(일반적으로 400°C~600°C)에서 작동됩니다. 이렇게 낮은 열 임계값은 초경 모재의 인성을 보존하기 때문에 중요합니다. 이는 제조 과정에서 코발트 바인더가 침출되거나 분해되는 것을 방지합니다. PVD 내에서 음극 아크 증착이나 마그네트론 스퍼터링과 같은 방법을 사용하면 필름 구조를 정밀하게 제어할 수 있습니다.
PVD는 매우 얇고 균일한 레이어를 허용합니다. 일반적으로 추가된 두께를 2~5미크론으로 유지합니다. 이 얇은 애플리케이션은 최첨단의 구조적 기하학적 구조를 유지합니다. 이 도구는 과도한 절단 압력을 유발하지 않고도 정밀한 전단 작업을 수행합니다. PVD 공정 중에 발생하는 압축 잔류 응력은 밀링 작업이 중단되는 동안 절삭날을 따라 미세 균열이 발생하는 것을 방지하는 데도 도움이 됩니다.
화학 기상 증착(Chemical Vapor Deposition)은 훨씬 더 두꺼운 코팅을 생성합니다. 이는 대개 5~15미크론 범위입니다. CVD는 지속적인 고열 절삭을 견디는 선삭 인서트에 적합하지만 솔리드 초경 회전 공구에는 거의 사용하지 않습니다. 주요 제한 사항은 증착 온도인데, 이는 종종 900°C를 초과합니다.
솔리드 초경 엔드밀에 그만큼의 열을 가하면 모재의 야금 특성이 변경됩니다. 취성을 유발합니다. 게다가 15미크론 CVD 코팅의 엄청난 부피로 인해 절삭날이 급격히 무뎌졌습니다. 이러한 수준의 모서리 라운딩은 엄격한 치수 공차를 유지하는 도구의 기능을 파괴합니다. 이로 인해 엄청난 공구 편향이 발생합니다. CVD는 선명도와 정확한 공구 형상이 부품 품질을 결정하는 정밀 밀링 응용 분야에는 작동하지 않습니다.

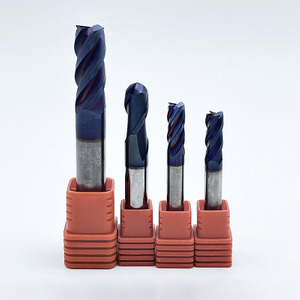

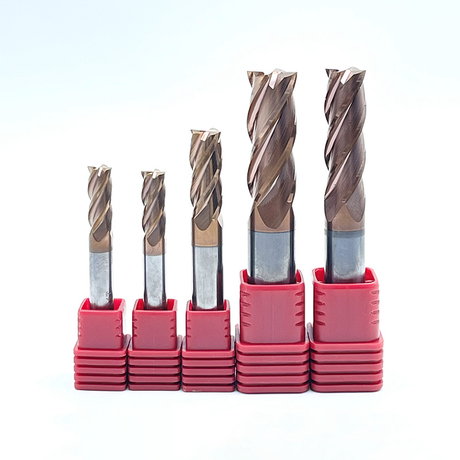

HRC가 45를 초과하는 경화강을 밀링하면 절삭 역학이 완전히 달라집니다. 당신의 주요 적은 더 이상 물질적 접착이 아닙니다. 대신 극심한 열적 저하와 마모로 인한 마모에 맞서 싸워야 합니다. 이러한 응용 분야에서는 AlTiN(알루미늄 티타늄 질화물) 또는 TiAlN(티타늄 알루미늄 질화물)과 같이 더 두껍고 열 안정성이 뛰어난 코팅이 필요합니다. 이러한 코팅은 높은 절삭 온도에 노출될 때 보호적인 산화알루미늄 층을 형성합니다. 이는 카바이드 모재를 열로부터 보호합니다.
에 대한 경화강 카바이드 엔드밀 , 두꺼운 코팅으로 인한 약간의 모서리 라운딩은 나쁜 것이 아닙니다. 이는 구조적 요구 사항으로 작용합니다. 면도칼처럼 날카로운 모서리는 하드 밀링의 엄청난 충격력으로 인해 즉시 부서집니다. 두껍게 연마되고 두껍게 코팅된 가장자리는 경화 공구강의 공격적인 도구 경로를 견디는 데 필요한 무딘 힘의 강도를 제공합니다. HRC 55의 D2 공구강에 두껍게 코팅된 공구를 작동할 때 진한 파란색 또는 보라색 칩이 나타나기를 원합니다. 이 색상은 열이 가공물로 전달되거나 초경이 녹는 것이 아니라 칩을 통해 배출되고 있음을 나타냅니다. 절단 선명도보다 가장자리 무결성과 열 보호를 우선시합니다.
티타늄 합금은 정반대의 과제를 제시합니다. 티타늄은 열전도율이 매우 낮습니다. 열은 칩을 통해 배출되지 않습니다. 대신 절삭 공구로 직접 전송됩니다. 티타늄은 또한 탄성 계수가 낮기 때문에 절삭날에서 튀어나오는 경향이 있습니다. 두꺼운 코팅을 사용하는 경우 가장자리가 둥글게 되면서 도구가 전단되기보다는 마찰을 일으키게 됩니다. 티타늄이 튀어 나와 공구 측면과 마찰을 일으키며 즉시 경화됩니다. 이로 인해 도구와 부품이 모두 파괴됩니다.
성공적인 티타늄 가공에는 섬세한 균형이 필요합니다. 에이 티타늄 카바이드 엔드밀은 초박형 코팅(예: TiB2)을 활용하거나 완전히 코팅되지 않은 상태로 고광택 상태를 유지해야 합니다. 초박형 코팅은 재료를 깨끗하게 절단하는 데 필요한 날카로운 모서리를 희생하지 않고도 화학적 친화성과 마모를 방지합니다. 이러한 날카로운 전단 작용은 마찰을 최소화하고 열 발생을 제어하며 티타늄 기판의 치명적인 가공 경화를 중지합니다.

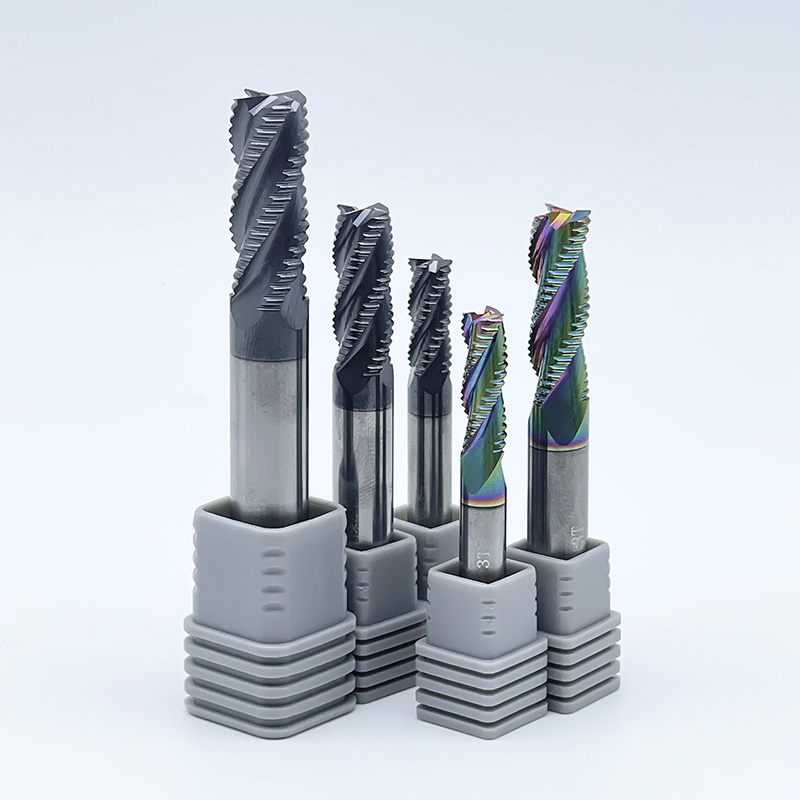

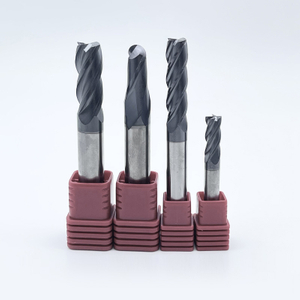

필요한 코팅 두께에 따라 가공 작업의 특정 단계가 결정됩니다. 중황삭 가공 중 주요 목표는 재료 제거율(MRR)을 최대화하는 것입니다. 치수 정확도는 뒷자리를 차지합니다. 여기에서는 최대의 열 보호와 내마모성을 제공하는 두꺼운 코팅을 우선시합니다. 이를 통해 치명적인 공구 고장 없이 이송과 속도를 절대 한계까지 끌어올릴 수 있습니다.
고정밀 마무리 패스에는 엄격한 치수 정확도와 우수한 표면 마감이 요구됩니다. 마무리를 위해서는 얇은 코팅이 필요하거나 완전히 코팅되지 않은 광택 도구가 필요합니다. 날카롭고 얇게 코팅된 모서리는 공구 압력을 줄여줍니다. 편향을 최소화하고 무디고 두껍게 코팅된 황삭 공구와 관련된 표면 찢어짐을 방지합니다. 황삭 및 정삭을 기준으로 툴링 전략을 분리하면 최대 효율성과 깨끗한 최종 부품 치수가 보장됩니다.
코팅 두께를 최적화하면 가공 효율성이 크게 향상됩니다. 매장 데이터에 따르면 올바른 코팅 두께를 적용하면 순수 초경에 비해 공구 수명이 3~5배 증가하는 것으로 일관되게 나타났습니다. 고급 코팅의 윤활성은 마찰 계수를 감소시킵니다. 이를 통해 절삭 속도와 이송을 20%~70%까지 높일 수 있습니다.
이러한 마찰 감소는 전단 영역의 절삭 온도를 낮추는 것으로 직접적으로 해석됩니다. 코팅은 열 장벽 역할을 합니다. 열이 카바이드 매트릭스에 침투하여 중요한 코발트 바인더를 연화시키는 것을 방지합니다. 전단 영역에서 800°C를 초과하는 온도에서 베어 카바이드는 소성 변형을 겪습니다. 높은 온도에서 모재의 경도를 유지함으로써 공구는 소성 변형을 방지합니다. 장기간 생산이 진행되는 동안 최첨단은 손상되지 않고 정확합니다.
도구 마모를 추적하면 부품 공차를 정확하게 확인할 수 있습니다. 정밀 제조에서는 엄격하게 표준화된 실패 지표를 시행합니다. 일반적인 벤치마크에서는 절단 형상의 한쪽 다리에서 가장자리 치핑이 0.005인치를 초과하면 공구 고장을 선언합니다. 품질 관리 엔지니어는 부서진 치아의 빗변 거리를 측정하여 마모 진행을 정확하게 추적합니다.
지나치게 두꺼운 코팅은 이러한 엄격한 기준을 조기에 충족하지 못하는 경우가 많습니다. 코팅이 너무 심하게 진행되면 필름 내에 잔류 응력이 쌓입니다. 이는 초경 모재에 대한 접착력을 심각하게 감소시킵니다. 절삭날을 따라 마이크로 칩이 발생합니다. 기본 초경이 그대로 유지되더라도 마이크로 칩 코팅으로 인해 불규칙한 절삭 프로파일이 생성됩니다. 부품 정확도가 즉시 저하되고, 떨림이 발생하며, 표면 마감이 손상됩니다.
코팅 엔드밀은 코팅되지 않은 엔드밀에 비해 가격이 더 높습니다. 복잡한 모서리 준비 및 진공 증착 공정으로 인해 제조 시간이 추가됩니다. 그러나 초기 구매 가격을 기준으로 툴링을 엄격하게 평가하는 것은 잘못된 전략입니다. 작업 현장에서의 진정한 성공 척도는 부품당 비용입니다.
대량 생산이나 어려운 합금 가공 시 연장된 공구 수명과 증가된 재료 제거율로 인해 높은 초기 비용이 쉽게 정당화됩니다. 4140 프리하든강을 운영하는 작업장을 생각해 보십시오. 코팅되지 않은 도구는 가장자리가 저하되기 전에 절단에서 20분 정도 지속될 수 있습니다. 적절하게 코팅된 도구는 120분 동안 작동할 수 있습니다. 5번의 공구 교체 시간을 절약하고 기계 가동 중단 시간을 줄이며 스핀들 회전을 유지합니다. 플라스틱이나 표준 알루미늄과 같은 부드러운 소재의 단기 작업의 경우 확장된 내마모성이 결코 실현되지 않을 수 있습니다. 이러한 경우에는 코팅되지 않은 면도날처럼 날카로운 도구가 더 경제적이고 정확한 선택입니다.
코팅 두께 적용 가이드
가공 응용 |
재료 유형 |
권장 코팅 두께 |
주요 툴링 목표 |
|---|---|---|---|
무거운 황삭 |
합금강, 주철 |
두꺼운(3~5미크론) |
열 보호, 최대 MRR |
하드 밀링 |
공구강(45+ HRC) |
두꺼운(3~5미크론) |
가장자리 강도, 열 편향 |
티타늄 가공 |
Ti-6Al-4V, 인코넬 |
초박형(1-2미크론) |
가공경화 방지, 깨끗하게 절단 |
정밀 마무리 |
모든 금속 |
초박형 또는 코팅되지 않음 |
치수 정확도, 표면 조도 |
비철 가공 |
알루미늄, 황동, 플라스틱 |
무코팅(광택) |
재료 접착 방지, 면도날 선명도 |
최적의 엔드밀을 선택하려면 전체적인 접근 방식이 필요합니다. 코팅 공정, 초경 등급 및 모서리 준비 표준과 관련된 투명성을 기반으로 툴링 공급업체를 평가해야 합니다. 고성능 공구에는 특정 나선 각도 및 플루트 수와 완벽하게 일치하는 코팅 두께가 필요합니다.
알루미늄용으로 설계된 고나선형 공구는 칩 배출을 위해 깊고 광택이 나는 플루트가 필요합니다. 플루트에 두껍고 거친 코팅을 적용하면 칩 패킹 및 공구 파손이 발생합니다. 공급업체는 코팅 적용이 도구의 코어 형상을 방해하지 않는다는 것을 입증해야 합니다. 미세 입자 모재, 정확한 호닝 반경, 최종 PVD 레이어 간의 시너지 효과를 이해하면 가공 결과가 결정됩니다.
두껍게 코팅된 공구를 사용할 때 발생하는 주요 위험은 공구 편향이 증가한다는 것입니다. 가장자리는 본질적으로 둥글기 때문에 절삭력으로 인해 공구가 공작물을 깨끗하게 절단되지 않고 공작물에서 밀어냅니다. 이러한 편향으로 인해 벽이 점점 가늘어지고, 포켓 크기가 작아지며, 치수가 심하게 부정확해집니다. 떨림이 발생하는 경우 절삭 깊이를 낮추거나 날당 이송을 늘려 공구가 재료를 문지르지 않고 물도록 해야 합니다.
이 위험을 완화하려면 매개변수를 조정해야 합니다. 증가된 절삭 압력을 고려하여 속도, 이송 및 절삭 깊이를 최적화하십시오. 열박음 홀더나 유압 척과 같은 매우 견고한 도구 고정 시스템을 활용하는 것이 필수입니다. 이러한 시스템은 편향에 저항하는 데 필요한 클램핑력과 동심도를 제공합니다. 코팅된 공구가 프로그래밍된 공구 경로를 따라 완벽하게 추적되도록 보장합니다. 심하게 연마되고 코팅된 공구를 사용할 때는 클라임 밀링도 필수입니다. 기존 밀링에서는 절삭날이 가공물에 닿기 전에 가공물에 마찰을 일으켜 엄청난 열이 발생하고 코팅이 파괴됩니다.
현재 도구 고장 모드를 감사하여 작업장이 주로 마이크로 칩핑이나 열 마모로 인해 어려움을 겪고 있는지 확인하십시오.
구매하기 전에 정확한 코팅 사양, 모서리 준비 반경 및 초경 등급을 확인하려면 공구 제조업체에 문의하세요.
실제 부품 편차와 공구 편향을 측정하기 위해 스크랩 자재에 대해 제어된 테스트 절단을 실행합니다.
비철 재료 및 엄격한 공차 마감 작업을 위해 초박형 PVD 코팅 또는 코팅되지 않은 광택 도구를 표준화합니다.
두껍게 코팅된 황삭 공구의 절삭 압력 증가를 보상하기 위해 열박음 또는 유압 척과 같은 견고한 공구 고정 시스템을 구현하십시오.
A: 예, 일반적으로 코팅 공정에 따라 전체적으로 4~10미크론 정도가 늘어납니다. 프리미엄 제조업체는 추가된 부피를 보상하기 위해 베어 솔리드 초경 공구를 약간 작은 크기로 연마합니다. 이는 정확한 프로그래밍을 위해 최종 코팅 치수가 명시된 공차 범위 내에 유지되도록 보장합니다.
A: 코팅되지 않은 도구에는 코팅 접착에 필요한 필수 모서리 호닝이 필요하지 않습니다. 이를 통해 훨씬 적은 도구 압력으로 재료를 깨끗하게 절단하는 면도칼처럼 날카로운 절삭날이 가능합니다. 편향을 최소화하고 마무리 패스 중에 더 엄격한 치수 정확도를 유지합니다.
A: 고체 초경 회전 공구에 적용되는 대부분의 물리적 기상 증착(PVD) 코팅은 두께가 2~5미크론입니다. 이는 절삭날을 과도하게 무디게 하지 않으면서 최적의 열 보호 균형을 제공합니다.
답: 그렇습니다. 코팅을 너무 두껍게 도포하면 필름 내에 잔류 응력이 쌓여 기판에 대한 접착력이 저하됩니다. 이로 인해 절삭 압력을 받으면 코팅과 기본 초경 날이 마이크로칩으로 변해 부품 정확도가 즉시 저하됩니다.
A: 마찰과 작업 경화를 방지하기 위해 마무리 패스에는 코팅되지 않거나 초박형 코팅 도구를 선택하십시오. 공격적인 황삭 작업 중에 화학적 친화성을 저항하고 열을 관리하도록 설계된 특수하고 얇은 PVD 코팅을 사용하십시오.
A: 그렇습니다. 특히 장기간 생산이 가능하고 가공이 어려운 합금의 경우 더욱 그렇습니다. 마찰 감소 및 열 보호 기능으로 공구 수명을 3~5배 연장할 수 있습니다. 이는 초기 구매 가격이 높음에도 불구하고 전체 부품당 비용을 크게 낮추고 기계 가동 중지 시간을 줄여줍니다.
